Maison à oiseaux

Un spectacle merveilleux et une réserve de nourriture pour les journées froides et hivernales
maison à oiseaux
Pour beaucoup, il n'y a rien de plus normal que d'aider nos amis à plumes à bien passer la saison froide. Par ailleurs, contempler le spectacle offert par les oiseaux indigènes est un véritable plaisir, notamment en hiver. La forme de notre maison à oiseaux est très flexible. Tour, maison à colombage ou grange, tout est possible. Car l'élément important se trouve à l'intérieur : il s'agit de la goulotte, composée de tuyaux d'eau, par laquelle descend la nourriture. Grâce à cette goulotte, la mangeoire ne contient que la quantité de nourriture vraiment mangée par les oiseaux. De plus, la nourriture n'est pas souillée par les fientes. Vous pouvez adapter selon vos goûts les fenêtres, portes, perchoirs, toits et autres accessoires. Notre maison à oiseaux a la forme d'un phare. Des panneaux de contreplaqué de 15 et 6 mm d'épaisseur, assemblés avec de la colle résistant à l'eau, constituent le matériau de base. Pour le vissage, nous utilisons uniquement des vis en acier inoxydable. La goulotte de distribution de nourriture se compose de tuyaux d'eau standard disponibles dans les magasins d'équipement sanitaire.

    Matériel nécessaire


    Bois :
    • Position 1* : 2 x : paroi, longueur : 592 ; largeur : 207 ; épaisseur : 15 ; contreplaqué
    • Position 2 : 2 x : paroi 592 x 177 x 15, contreplaqué
    • Position 3 : 1 x : grand fond 208 x 208 x 15, contreplaqué
    • Position 4 : 1 x : petit fond 177 x 177 x 15, contreplaqué
    • Position 5 : 1 x : mangeoire en demi-cercle D=100, contreplaqué
    • Position 6 : 1 x : auvent D=120, contreplaqué
    • Position 7 : 2 x : côté du support de tuyau 120 x 100 x 15, contreplaqué
    • Position 8 : 2 x : fond du support de tuyau 90 x 50 x 15
    • Position 9 : 1 x : cale de tuyau 80 x 38 x 15, contreplaqué
    • Position 10 : 1 x : plate-forme 150 x 150 x 15, contreplaqué
    • Position 11 : 1 x : fixation de la tête du phare 58 x 58 x 15, contreplaqué
    • Position 12 : 2 x : paroi de la tête du phare 120 x 70 x 6, contreplaqué
    • Position 13 : 2 x : paroi de la tête du phare 120 x 58 x 6, contreplaqué
    • Position 14 : 1 x : toit de la tête du phare 90 x 90 x 6, contreplaqué
    Vis
    • Position 15 : 17 x : SPAX, longueur : 35 ; épaisseur : 3,5
    • Position 16 : 4 x : SPAX, longueur : 25 ; épaisseur : 3,5
    • Position 17 : 2 x : SPAX, longueur : 16 ; épaisseur : 3,5
    Matériel divers
    • Position 18 : 1 x : réduction 75 x 50, plastique
    • Position 19 : 1 x : tuyau 250 x 50, plastique
    • Position 20 : 1 x : tuyau 150 x 50, plastique
    • Position 21 : 1 x : arc de 30°, largeur : 50, plastique

    Dimensions intégralement en mm
    * Position dans le schéma

    Schéma du plan de fabrication

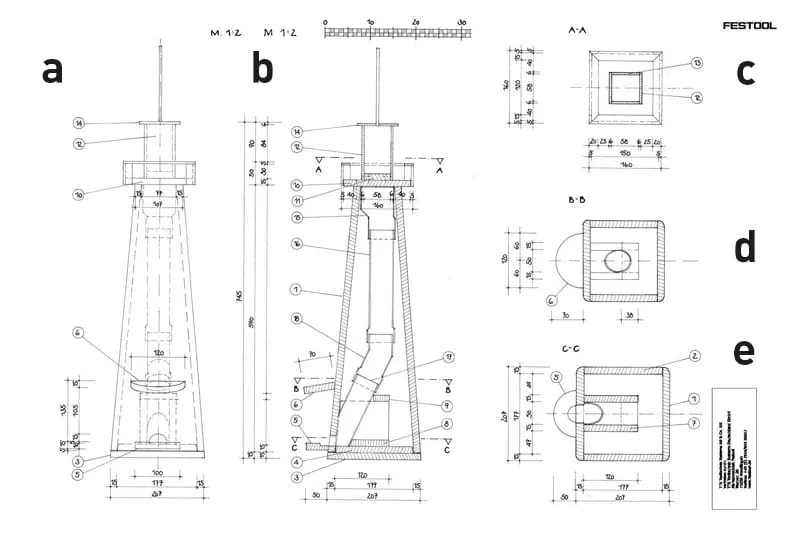

    1. Vue en coupe avant
    2. Vue en coupe latérale
    3. Plan A-A
    4. Plan B-B
    5. Plan C-C

    Appuyer sur le bouton pour obtenir le plan à l'échelle

    Télécharger
    Machines
    Accessoires

    Procédure

    La fabrication de votre maison à oiseaux décrite étape par étape

    • Étape 1

      Avec une scie circulaire portative équipée d'un rail de guidage ou avec une scie circulaire sur table, coupez les panneaux de contreplaqué aux dimensions indiquées dans la liste de matériel. Pour la découpe avec la table multifonctions représentée dans la figure, vous pouvez placer le rail de butée en oblique à 5°. Ceci vous permettra de découper les parois de la maison de manière simple et précise.

      +

    • Étape 2

      Lors de la coupe des panneaux de 6 mm d'épaisseur, vous devez placer un support de coupe sur la table car l'épaisseur minimale avec le rail de butée est de 15 mm.

      +

    • Étape 3

      Pour la coupe des chants supérieur et inférieur des parois (photos 1 + 2), la lame de scie doit être inclinée de 5°. Il est possible d'utiliser une deuxième paroi comme butée pour faciliter l'opération.

      +

    • Étape 4

      Assemblez les quatre parois avec de la colle. Le collage s'effectue soit avec de la colle à bois résistant à l'eau soit avec une colle polyuréthane. En supplément, vous pouvez renforcer les joints de collage avec des vis Spax de 3,5 x 35 ou des clous. Procédez de la même manière pour assembler les parois de la tête du phare (photos 12 + 13) avec de la colle.

      +

    • Étape 5

      Une fois que la colle a séché, poncez les côtés du phare avec du papier abrasif à gros grain (P 80) pour obtenir une surface plane. Découpez les panneaux du fond (photos 3 + 4) du phare. Le petit panneau de fond doit être coupé de manière à s'insérer exactement entre les parois.

      +

    • Étape 6

      Les chants du grand panneau et les bords extérieurs du phare doivent coïncider. Tous les chants des panneaux de fond doivent être biseautés à 5°.

      +

    • Étape 7

      Tenez le tuyau d'eau dans le phare et tracez sur l'extrémité du bas (photos 17) un repère pour la découpe en biseau du tuyau. Vous pouvez effectuer les coupes avec une scie à main ou une meuleuse d'angle. Égalisez ensuite les surfaces avec une ponceuse à bande stationnaire ou une lime.

      +

    • Étape 8

      Tracez un repère sur le phare à l'emplacement de l'orifice de distribution des aliments. Percez dans chaque angle du bas un trou de 8 mm et sciez l'arc avec une scie sauteuse équipée d'une lame pour courbes. Vissez les uns aux autres les éléments du support destiné au tuyau.

      +

    • Étape 9

      Pour cela, percez dans chaque côté (photo 7) un avant-trou de 3,5 mm. Les éléments (photos 7 + 8) doivent être vissés les uns aux autres avec des vis Spax de 3,5 x 35. Vissez le support sur le petit panneau de fond. Le tuyau doit être vissé latéralement sur le support avec deux vis Spax de 3,5 x 16.

      +

    • Étape 10

      Tracez deux diagonales sur le grand panneau de fond et positionnez le petit panneau de fond en plaçant ses angles exactement sur les traits apposés. Vissez l'un à l'autre les deux panneaux de fond. Vous pouvez maintenant placer le phare dessus et vérifier que l'orifice de distribution des aliments s'ajuste bien. Si nécessaire, rectifiez l'orifice avec une râpe ou la scie sauteuse.

      +

    • Étape 11

      Une cale (photo 9) de renforcement doit être montée sur le support derrière le tuyau. Devant l'orifice de distribution des aliments, un élément en demi-cercle doit être monté pour servir de perchoir et de mangeoire. Un auvent de protection contre la pluie doit être monté au-dessus de l'orifice de distribution des aliments. Biseautez à 5° un chant d'une planche, dans laquelle vous découperez ensuite les photos 5 + 6. Ce chant servira à la fixation sur le phare.

      +

    • Étape 12

       Une cavité de 5 mm doit être percée dans la mangeoire à l'aide d'un foret Forstner (D = 35 mm). Lors de cette opération, une planche percée d'un trou de 35 mm servira de guide pour le foret. Dessinez maintenant les contours des deux parties et découpez-les avec une scie sauteuse. Vissez ensuite de l'intérieur les deux parties sur le phare.

      +

    • Étape 13

      Vous pouvez laisser libre cours à votre créativité pour la réalisation de la tête du phare. Vissez sur la plate-forme un bloc de bois sur lequel vous pourrez coller la tête du phare. Des baguettes d'angle doivent être fixées aux coins avec de la colle et des clous. La rambarde sera collée sur ces baguettes par la suite.

      +

    • Étape 14

      Une fois la tête du phare terminée, celle-ci doit être fixée sur le corps du phare au moyen d'une vis qui servira de point de pivotement. Pour remplir le tuyau de distribution des aliments à l'intérieur, il suffira de faire basculer la tête entière sur le côté.

      +

    • Étape 15

      Il est possible d'arrondir les angles extérieurs du phare avec une défonceuse ou un rabot à main. Poncez ensuite toutes les parties du phare avec une cale de ponçage manuel et une ponceuse excentrique.

      +

    Conseil pour la surface

    La partie inférieure du phare doit d'abord être peinte dans une couleur de base (rouge). Les parties qui doivent rester en rouge seront ensuite protégées grâce à un ruban de masquage. Les parties laissées découvertes seront peintes en blanc. Après retrait du ruban de masquage, on obtient un très beau motif à rayures. La tête du phare sera d'abord entièrement peinte en argent. Sa finition s'effectuera ensuite avec un ruban de masquage et de la peinture appliquée au pinceau. On utilisera un feutre indélébile pour souligner les contours et les bords. Enfin, la surface sera durablement vitrifiée au moyen d'une lasure transparente.
