Imprimer l'exemple d'application

Rainurage avec l'affleureuse modulaire MFK

Rainurage
Dans le cadre de la fabrication de meubles ou de l'aménagement intérieur, il est souvent nécessaire de fraiser des rainures pour assembler différents éléments. Cette fiche d'application vous montre comment fraiser une rainure dans le bois et vous guide étape par étape au moyen d'explications détaillées. Il vous permettra de fraiser en quelques gestes un évidement approprié dans le bois.

    Description

    Qu'il s'agisse de parois arrière, de paumelles ou de rayons, il est souvent nécessaire de réaliser des rainures lorsque l'on fabrique des meubles.
    Pour obtenir de bons résultats lors de cette opération, il est absolument indispensable de déplacer correctement la machine et d'utiliser un outil procurant une coupe de qualité.

    Avec l'affleureuse modulaire MFK 700, Festool propose une solution permettant d'obtenir des rainures impeccables de manière rapide et simple. Grâce à l'aspiration intégrée dans la table de fraisage, les copeaux sont immédiatement évacués et l'environnement de travail reste propre.

    Machines / accessoires

    Dans cette fiche d'application, les machines et accessoires recommandés sont les suivants :

    Préparation / réglages

    • Avant de pouvoir commencer le fraisage, il est nécessaire d'effectuer les opérations de préparation suivantes :

      • Installation de la fraise conformément à la notice d'utilisation.
      • Remarque : utilisez des fraises d'une longueur utile adaptée à l'application concernée.

      +
      Installation de la fraise

    • Fixez la machine sur la table de fraisage :

      • Installez la machine sur la table de fraisage
      • Serrez la vis de blocage noire sur le côté gauche de la table de fraisage

      +
      Fixation de la machine à la table de support

    • Réglage de la profondeur de fraisage :

      • Desserrez la vis de blocage sur l'avant et l'arrière de la table de fraisage
      • Réglage de la profondeur de fraisage avec la molette verte
      • Resserrez les vis de blocage

      +
      Réglage de la profondeur de fraisage

    • Installation et réglage de la butée parallèle avant le fraisage des rainures :

      • Installez les barres de guidage dans la table de fraisage et fixez-les au moyen des vis noires
      • Mettez en place la butée parallèle sur les barres de guidage et bloquez-la à l'écart souhaité avec les vis de fixation

      +
      Réglage de la butée parallèle

    Mise en œuvre

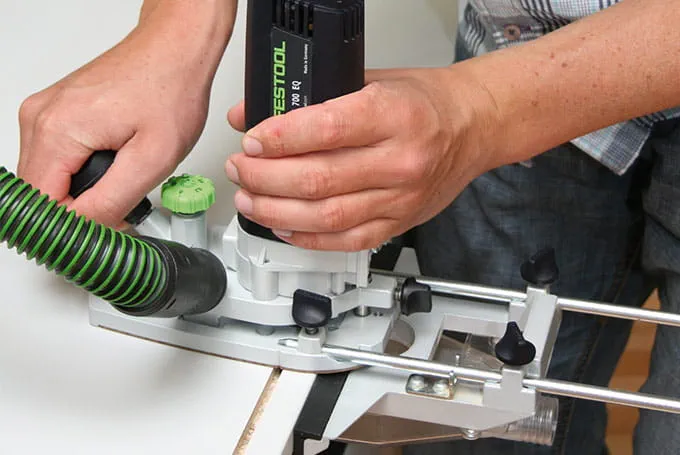

    • L'affleureuse modulaire MFK convient tout particulièrement au fraisage de rainures pour des parois arrière.
      Lors du fraisage des rainures, veillez à ce que la butée parallèle repose correctement contre le chant.

      Conseil : étant donné que la fraise tourne dans le sens horaire vue du haut, il est recommandé de déplacer la fraiseuse de la gauche vers la droite le long de la pièce. Ainsi, la fraiseuse est entraînée d'elle-même contre la butée parallèle et la rainure reste bien rectiligne.

      +
      Réalisation de rainures
