Fraisage de limons avec le gabarit de fraisage MFS
Description
Cette fiche d'application vous présente une solution qui offre une flexibilité maximale lors du fraisage et peut être adaptée facilement aux dimensions nécessaires.
Machines / accessoires
Dans cette fiche d'application, les machines et accessoires recommandés sont les suivants :
Autres machines / accessoires possibles
Les machines et accessoires alternatifs recommandés sont les suivants :
Préparation / réglages
-

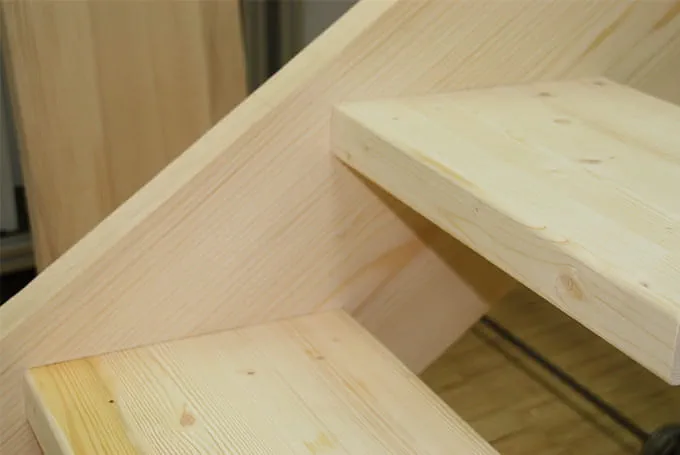

Dans cette fiche d'application, nous décrivons le fraisage de limons à marches encastrées, sans contremarches, au moyen du gabarit de fraisage MFS.
-
Le limon doit être posé et serré de manière sûre. Pour cela, le système de serrage à vide VAC SYS est idéal. Il permet de serrer les pièces sans les endommager et surtout de déplacer le gabarit MFS sur le limon sans être gêné par des serre-joints.
Mise en œuvre
-
Commencez par tracer les marquages nécessaires sur le limon en fonction de l'inclinaison de l'escalier et de la profondeur des marches.
-
Réglez ensuite le gabarit MFS. Pour le régler en longueur et en largeur, ajoutez aux dimensions des marches la valeur correspondant à la différence entre les diamètres de la bague de copiage et de la fraise utilisée.
-
Exemple :
Profondeur de la marche = 264 mm
Épaisseur de la marche = 42 mm
Diamètre de la bague de copiage = 24 mm
Diamètre de la fraise = 12 mm
Réglage du gabarit MFS :
Profondeur : 264 mm + (24 mm-12 mm) = 276 mm
Épaisseur : 42 mm + (24 mm-12 mm) = 54 mm
-
Sur les limons droits, vous pouvez monter les équerres de butée fournies et les utiliser pour déplacer le gabarit à la position de fraisage suivante. Fixez le gabarit avec deux serre-joints.
-
Après avoir monté la fraise, réglez la profondeur de fraisage sur la valeur souhaitée, installez la bague de copiage et placez la défonceuse sur le gabarit.
Mettez la machine en marche, pénétrez dans le bois et procédez au fraisage, en plusieurs passes si nécessaire.
Si vous commencez par le limon gauche, vous devez poser le gabarit à la position inverse pour le limon droit et adapter la position des équerres de butée.
-
Après le fraisage, vous pouvez procéder à un essai en montant les marches d'escalier.
-
Conseil : choisissez le diamètre de la fraise de manière à ce qu'il corresponde au rayon d'angle ultérieur des marches.
Exemple : rayon d'angle = R 6 mm
Fraise à rainurer utilisée = diamètre de 12 mm
-
Conseil : en ajoutant une paire de rallonges, il est possible de monter le gabarit MFS de manière à pouvoir fraiser en un seul serrage la marche et la contremarche.
-
Dans le cas des marches d'escalier encastrées, éventuellement dotées d'une contremarche verticale, la réalisation d'un gabarit est particulièrement longue.
Grâce au gabarit de fraisage MFS, il est possible de fraiser facilement les limons avec n'importe quelle défonceuse.
L'utilisateur bénéficie d'un maximum d'avantages en utilisant le système Festool complet.
-
