Fraisage d'arcs avec le gabarit multi-fraisage MFS
Description

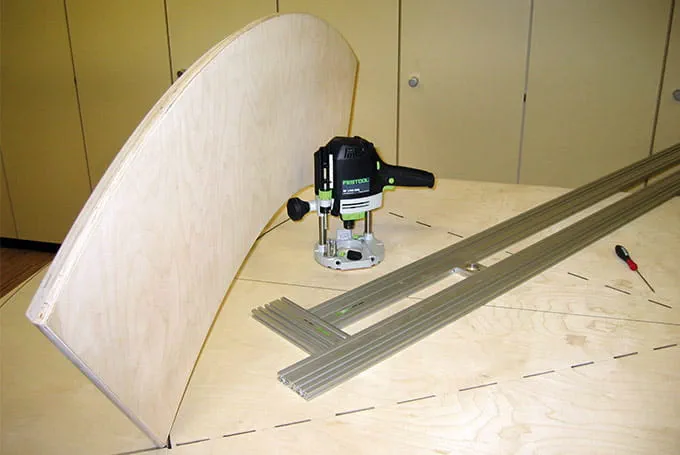

Cette fiche d'application décrit la réalisation d'un panneau de comptoir en multiplis à arc segmentaire. Le panneau de comptoir a une profondeur de 40 cm. La dimension initiale du panneau est un carré de 150 x 150 cm.
À la fin des opérations, il est possible de réaliser un profil sur les arêtes de l'arc.
Machines / accessoires
Dans cette fiche d'application, les machines et accessoires recommandés sont les suivants :
Autres machines / accessoires possibles
Les machines et accessoires alternatifs recommandés sont les suivants :
Préparation / réglages
-
Tracez la ligne médiane sur la pièce.
Tracez sur la ligne médiane le rayon extérieur, puis le rayon intérieur.
Reportez à présent la longueur d'arc souhaitée en partant du centre, selon la même longueur vers la gauche et vers la droite (trait en pointillé).
Montez le gabarit de fraisage MFS conformément à la notice d'utilisation. En l'occurrence, les profilés de rallonge MFS VP 2000 sont reliés à deux profilés courts MFS 200.
Réglez l'insert circulaire de manière à pouvoir le déplacer librement sur toute la longueur de la rainure. Ceci est important pour garantir un décalage rapide et précis de l'insert circulaire. Pour cela, positionnez l'insert circulaire sur un coin et bloquez le MFS avec la vis de fixation. Placez ensuite l'insert circulaire dans l'autre coin, bloquez le MFS en serrant sa vis de fixation, puis contrôlez la mobilité de l'insert circulaire.
Insérez la broche de centrage dans la rainure la plus à l'intérieur du MFS 200 et fixez-la.
Tracez sur la ligne médiane de la pièce la position de perçage du trou de 8 mm pour la broche de centrage.
Percez un trou de 8 mm dans le panneau à l'aide de la visseuse sans fil.
Insérez la fraise dans la défonceuse jusqu'à la profondeur minimale de serrage.
Montez la bague de copiage sur la défonceuse.
Réglez la machine sur la profondeur de fraisage maximale et utilisez la butée de profondeur pour conserver ce réglage.
-
Conseil : vous pouvez utiliser le MFS pour tracer le contour de l'arc segmentaire
-
Réglage du gabarit multi-fraisage :
Installez le gabarit MFS en insérant la broche de centrage dans le trou percé dans le panneau.
Desserrez l'insert circulaire, installez la défonceuse dedans et rejoignez le marquage du rayon extérieur.
Posez la fraise sur la surface de la pièce.
En tournant la fraise à la main, positionnez le diamètre de coupe extérieur de la denture sur le marquage. Répétez cette opération pour le fraisage du rayon intérieur.Fixez l'insert circulaire en serrant la vis de blocage.
Montez le dispositif d'aspiration sur la défonceuse et raccordez le tuyau d’aspiration.
Conseil : afin de ne pas fraiser la table multifonction ou le support, installez une cale sous la pièce à 3 ou 4 points. Ceci permet d'exclure le risque de basculement de la pièce et d'obtenir un arc régulier.
Mise en œuvre
-
Serrez la pièce sur la table multifonctions au moyen des serre-joints.
Descendez à la première profondeur de fraisage (dans le multiplis, 5 à 8 mm max. par passe de fraisage) sur le bord de l'arc.
Fraisez lentement le contour afin d'obtenir un arc régulier.
Continuez le fraisage en plusieurs passes jusqu'à ce que l'arc soit terminé.
Après le fraisage du rayon extérieur, réglez le rayon intérieur comme décrit au paragraphe « Préparation/réglage du gabarit de fraisage MFS ».Fraisez le rayon intérieur comme décrit précédemment.
-
Tenez compte du sens de fraisage : si vous fraisez le cercle ou la rainure sans avoir travaillé la pièce auparavant, vous pouvez déplacer la défonceuse avec le gabarit dans le sens horaire ou antihoraire.
S'il est nécessaire de fraiser ultérieurement l'arc segmentaire, vous devez fraiser dans le sens antihoraire pour le rayon extérieur et dans le sens horaire pour le rayon intérieur, afin de réaliser un fraisage en opposition.
Après le fraisage, vous pouvez utiliser la scie plongeante pour mettre à longueur l'arc segmentaire.
-
Procédure pour le sciage
Positionnez le rail de guidage sur le marquage et serrez-le.
Réglez la profondeur de sciage sur la scie plongeante au moyen de la butée de profondeur et sélectionnez le niveau de vitesse 6.
Sciez l'arc sur le marquage.
Répétez l'opération de l'autre côté en procédant comme décrit.
Important : la lame de scie ne doit pas encore toucher la pièce lors de la plongée. Sinon, il y a risque de recul de la scie.
-
