Rainurage/entaillage avec la scie KAPEX

Rainurage/entaillage avec la scie KAPEX KS 120
Lors des travaux d'aménagement intérieur, il est souvent nécessaire d'entailler ou rainurer des longerons, liteaux, plinthes, etc. afin de réaliser, par exemple, un passage pour cacher des câbles ou des tuyaux de chauffage. Cet exemple d'application décrit l'entaillage/le rainurage d'un longeron avec la scie à onglets radiale KAPEX KS 120.

    Préparation/Réglage

    • Opérations préliminaires

      Avant l'entaillage des poutrelles ou des baguettes, procédez aux opérations suivantes :

      +
      Réglage du commutateur de régulation de la vitesse

    Procédure à suivre

    • Marquage de la position de la rainure

      +

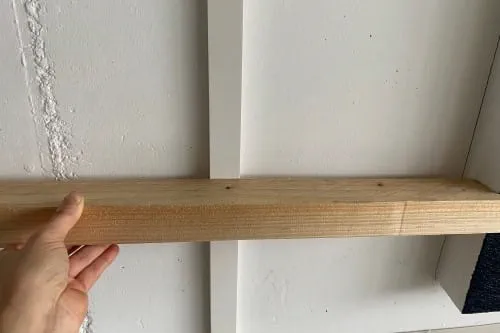

      Marquage de la position de la rainure

    • Mesure de la profondeur de la rainure

      +
      Mesure de la profondeur de la rainure

    • Marquage de la zone à entailler

      +
      Marquage de la zone à entailler

    • Poser la pièce sur la table de la scie KAPEX

      Remarque : pour pouvoir entailler toute la partie du longeron à évider, ce dernier doit être posé sur un morceau de bois (par ex. sur un longeron de 6x6 cm).

      +
      Poser la pièce sur la table de la scie KAPEX

    • Régler la limitation de la profondeur de coupe 1/4

      Le dispositif de limitation de la profondeur de coupe réglable en continu permet de régler la plage de pivotement verticale du bloc de sciage. Par ce biais, il est possible de rainurer ou d'affleurer des pièces.
      - Amenez la machine en position de travail
      - Abaissez le levier de limitation de la profondeur de coupe jusqu'à ce qu'il s'enclenche.

      +
      Régler la limitation de la profondeur de coupe

    • Régler la limitation de la profondeur de coupe 2/4

      • La profondeur de rainure souhaitée se règle en tournant le levier.

      +
      Régler la limitation de la profondeur de coupe

    • Régler la limitation de la profondeur de coupe 3/4

      +
      Régler la limitation de la profondeur de coupe

    • Régler la limitation de la profondeur de coupe 4/4

      Remarque : effectuez une coupe d'essai sur une chute, afin d'adapter le cas échéant la profondeur de la rainure en tournant le dispositif de réglage de la profondeur de coupe.

      +
      Régler la limitation de la profondeur de coupe :

    • Ouvrir la fixation du dispositif de traction

      +
      Ouvrir la fixation du dispositif de traction

    • Enclencher le laser

      Enclenchez le laser sur la KAPEX KS 120 et posez la pièce sur le marquage.

      +
      Enclencher le laser

    • Mettre la KAPEX en marche et procéder à la découpe 1/2

      Décalez la pièce d'une largeur de coupe puis effectuez la découpe suivante.

      +
      Mettre la KAPEX en marche et procéder à la découpe

    • Mettre la KAPEX en marche et procéder à la découpe 2/2

      Répétez ces opérations jusqu'à ce que la zone délimitée soit complètement entaillée.

      +
      Mettre la KAPEX en marche et procéder à la découpe

    • Une fois les opérations terminées, vous pouvez installer le longeron entaillé.

      +
      Une fois les opérations terminées, vous pouvez installer le longeron entaillé.
