Imprimer l'exemple d'application

Chanfreinage des chants en bois et fraisage d'arrondis

Chanfreinage des chants en bois
Cet exemple d'application vous explique, étape par étape, comment chanfreiner ou arrondir correctement les chants en bois et matériau à base de bois. L'OFK 500, qui atteint une grande précision pour les petits rayons et le fraisage en affleurement, est idéale pour le fraisage des chants en bois et matériau à base de bois. Une table multifonctions peut être utile pour fixer solidement la pièce.

    Description

    L'affleureuse OFK 500, maniable et conçue pour une utilisation universelle, rend le chanfreinage des chants en bois particulièrement simple. Cette affleureuse est conçue spécialement pour les petits rayons, le chanfreinage et le fraisage en affleurement. Le système de fraises constitue la particularité de cette machine : tous les outils pour l'affleureuse ont un diamètre extérieur identique. L'ouverture de table de la fraiseuse a été réduite à un minimum, ce qui empêche de basculer lors du fraisage dans les coins problématiques.

    Machines / Accessoires

    Les machines et les accessoires suivants sont recommandés dans cet exemple d'application :

    Préparation / Réglage

    • Montez la fraise souhaitée sur l'affleureuse OFK 500. Fixez ensuite le capot d'aspiration en plexiglas au moyen de la vis de serrage.

      Important : la pièce en matière plastique montée sur ressort sert de frein pour le roulement à billes et doit reposer sur la bague de copiage. Réglez la profondeur de fraisage nécessaire en tournant la bague noire située au-dessus de la table de fraisage. Enfin, raccordez un aspirateur à l'affleureuse.

      +
      Installer la fraise souhaitée

    • Pour le chanfreinage des chants en bois, fixez la pièce sur un support stable, par ex. la table multifonctions MFT. Fixez la pièce de manière à pouvoir fraiser les chants sans problème. Pour cela, utilisez par exemple le système de serrage à vide VAC SYS de Festool. Il peut être fixé sur la MFT au moyen d'une plaque adaptatrice. Pour le chanfreinage des chants en bois, il est également possible de pivoter la pièce et de la positionner en tout confort grâce à un mécanisme rotatif.

      +
      Fixer la pièce à chanfreiner

    Procédure à appliquer

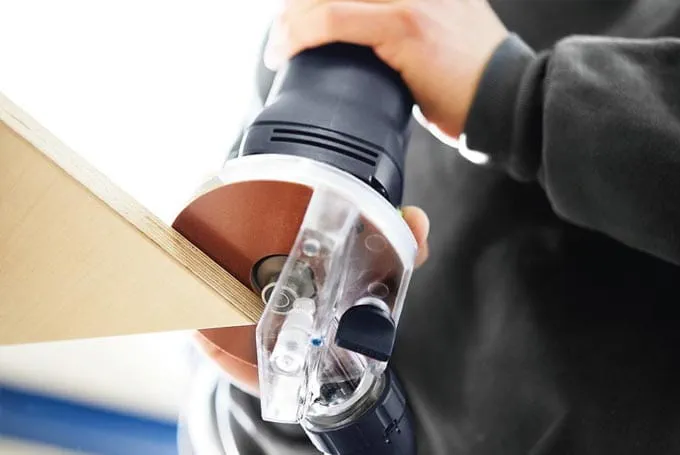

    • Pour le chanfreinage des chants, mettez en marche l'affleureuse près de la pièce. Approchez ensuite la machine à fleur du chant et fraisez la moulure souhaitée en opposition. Pour éviter l'apparition de traces de brûlure, fraisez le chant uniformément jusqu'à l'extrémité de la pièce puis arrêtez à nouveau la machine après le fraisage du chant.

      +
      Fraisez la moulure souhaitée en opposition

    • Pour arrondir les chants en bois, vous pouvez utiliser la machine à l'horizontale ou à la verticale par rapport à la pièce. Lors du chanfreinage de chants en bois, veillez à ce que la machine repose toujours de manière stable afin d'obtenir des résultats de fraisage constants.

      +
      Pour arrondir les chants en bois, vous pouvez utiliser la machine à l'horizontale ou à la verticale par rapport à la pièce

    1. Nos exemples d'applications et les résultats obtenus constituent une documentation des opérations de travail que nous avons réalisées. Il s'agit d'exemples individuels qui ne nous permettent pas de garantir que l'utilisateur obtiendra les mêmes résultats. Les résultats obtenus dépendent de l'expérience et l'habileté de l'utilisateur, ainsi que des matériaux utilisés. Les exemples d'applications ne remplacent pas les notices d'utilisation et/ou les consignes de sécurité fournies par Festool. Nous déclinons toute responsabilité en cas d'erreurs matérielles ou juridiques dans les informations, guides et applications. En particulier, nous ne garantissons pas qu'ils sont exempts d'erreurs, corrects, exempts de droits de propriété ou d'auteur détenus par des tiers, complets et/ou applicables. Tout dédommagement de l'utilisateur est exclu, quel qu'en soit le fondement juridique. Cette clause d'exclusion de responsabilité n'est pas valable en cas de faute intentionnelle, de négligence grave ou si notre responsabilité est engagée en vertu de la loi.

      Nous déclinons toute responsabilité pour les dommages consécutifs à un vice.↑
