Fabriquer un tréteau de charpentier avec assemblage à queue d’aronde
Description

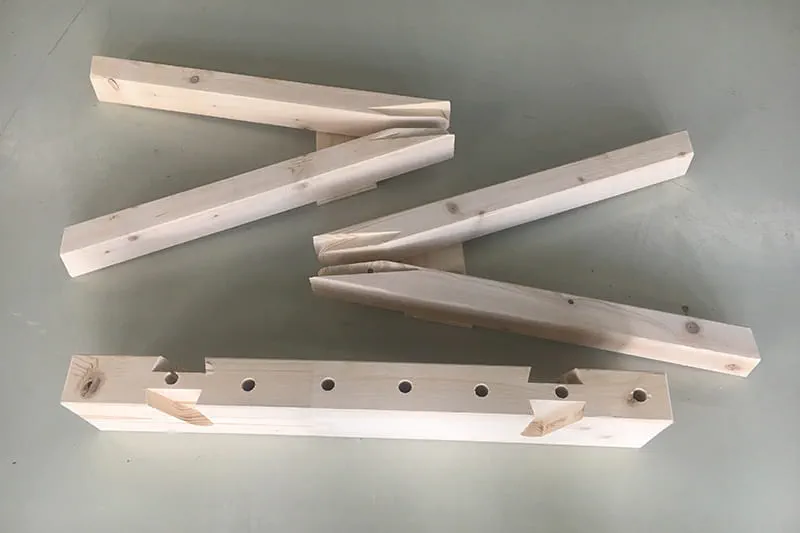

Les tréteaux de charpentier avec pieds écartés sont extrêmement solides et supportent des charges très lourdes. Comparé à d'autres formes de construction, leur transport nécessite néanmoins beaucoup de place. La construction avec assemblages à queue d’aronde permet de les démonter et de gagner de la place lors du transport sans renoncer à la stabilité.
Liste des composants
Matériel requis pour deux tréteaux :
- Montants, 80x160 bois massif de construction, longueur 2 m, 1 pièce
- Pieds, 60x80 bois massif de construction, longueur 2 m, 4 pièces
- Languette de planche, plateau 3 couches de 19 mm, 120x300mm, 4 pièces
- Vis, 5,0x50mm, 16 pièces
Outils/Accessoires
Préparation/Réglage
-
Préparation des matériaux
Les matériaux présentés dans ce plan de construction suffisent pour deux tréteaux de charpentier.
-
Marquer les montants
Les tréteaux de charpentier fabriqués ici ont une longueur totale de 90 cm. Tracer un marquage d'axe pour la position des pieds à 20 cm des extrémités. Pour cela, les montants restent ensemble pour mieux pouvoir serrer les différentes pièces.
-
Marquer les montants pour le fraisage de queues d'aronde
Les pieds sont écartés ici d'un angle de 12 °. Pour marquer les montants, un gabarit a été fabriqué pour faciliter le marquage.
Sur le trait, un marquage supplémentaire est apposé à 35 mm pour placer plus tard le gabarit.
Le gabarit pour le fraisage de queues d'aronde est de LIGNATOOL.
-
Marquer les pieds de tréteau
L'extrémité des pieds reposant sur le montant présente une inclinaison de 15°. Les pieds sont marqués ici avec cette inclinaison. Une cale d'une longueur de chant de 13x3,5 cm est marquée.
Mise en oeuvre
-
Découpe des pieds du tréteau
Tous les pieds (6x8 cm) sont découpés avec la scie circulaire équipée du rail pour coupes d'onglet. Comme pour les montants, deux pieds restent ici aussi ensemble.
-
Indiquer le marquage pour les tenons de queue d'aronde sur la surface de coupe
Ici au milieu et à 2 cm du bord sur la face frontale
-
Positionner le gabarit
Installer et fixer le gabarit sur le marquage. Vous trouverez de plus amples informations sur le système LIGNATOOL sur : www.lignatool.at
-
Régler la profondeur de fraisage sur la défonceuse
Placer la défonceuse sur le bord supérieur du matériau et la fixer.
-
Tourner la butée étagée sur le réglage inférieur
Dans cette position, il sera plus tard possible d'activer le système de verrouillage pour connecter la plaque de base à l'unité de fraisage.
-
Placer le curseur de la butée de profondeur sur zéro.
-
Réglage de la profondeur de fraisage
Régler la butée de profondeur sur 25 mm et fixer la butée de profondeur.
-
Réglage précis de la profondeur
Placer la défonceuse à la profondeur réglée et activer l'excentrique pour le couplage de la butée de profondeur et de la butée étagée. Ouvrir ensuite le dispositif de maintien de la profondeur de fraisage au niveau de la poignée. Il est maintenant possible de régler facilement la profondeur à l'aide du gabarit et du réglage précis à la profondeur exacte.
-
Fraiser la queue d'aronde
Réaliser le fraisage sur tous les pieds.
-
Placer le gabarit pour le fraisage d'entailles de mortaises sur le montant
Ajuster le gabarit de fraisage et le fixer.
-
Réaliser le fraisage sur les montants
Le fraisage est réalisé avec la profondeur déjà réglée.
-
Coupe transversale des composants
Comme nous l'avons déjà indiqué, il est recommandé de couper les montants uniquement après les fraisages des longueurs finales. Les pieds sont également coupés au milieu. La longueur finale des pieds est établie avec précision plus tard quand le tréteau est monté.
-
Chanfreinage des matériaux
Les matériaux découpés peuvent maintenant être chanfreinés et le cas échéant encore rectifiés.
-
Installer les pieds
Installer les pieds et les ajuster avec un marteau.
-
Placer la languette de planche et la marquer
-
Découper les languettes de planche avec la scie à onglet radiale
Ajuster les planches sur le laser de ligne de coupe et avant de les découper
-
Prépercer les languettes de planche
Prépercer les positions de vissage avec l'alésoir de perçage.
-
Monter les languettes de planche
Veiller à ce que les pieds aient une position stable. Important : les languettes doivent être montées à une certaine distance du montant (ici nous avons utilisé une largeur de mètre mesureur).
-
Marquer les découpes des pieds
Marquer la hauteur souhaitée de tréteau avec une plaque sur les pieds (ici 75 cm)
-
Raccourcir les pieds avec la scie circulaire portative équipée du rail pour coupes d'onglet
Régler une inclinaison de 12° sur la scie circulaire portative. La mettre en place et découper.
-
Chanfreiner la surface de pose
Les arêtes de coupe et les futures surfaces de pose doivent être encore être affleurées.
-
Conseil : réaliser en plus des alésages sur les montants
Le système de fixation par étrier MFT peut être utilisé avec des alésages supplémentaires de 20 mm. Il est recommandé de réaliser les alésages en continu pour que les copeaux puissent tomber vers le bas.
-
Résultat final
Tréteaux de charpentier terminés avec pièce serrée
-
