Fabrication d'un bardage à clin » Application avec la scie circulaire portative
Description
Outils/Accessoires
Procédure à appliquer
-
Ajuster le rail et le fixer
Le bardage à clin est tout d'abord fixé comme d'habitude sur un côté du mur. Les planches de coffrage sont usinées bout à bout avec une surépaisseur suffisante pour qu'elles dépassent latéralement d'au moins deux fois l'épaisseur de la planche.
Pour fixer le rail de guidage, 2 ou 3 petits trous peuvent être percés dans le rail. Grâce à eux, le rail est ainsi fixé à la position mesurée.
-
Réaliser la coupe
La HKC réalise la première coupe d'onglet le long du rail de guidage à travers toutes les planches de coffrage. (pour des planches plus grandes, il est possible d'utiliser la TS 75 pour cette coupe.)
-
Mesure d'angle
L'angle correct qui doit être réglé sur le rail peut être obtenu à partir de la coupe d'onglet droite comme indiqué.
-
Report de l'angle
Cet angle de coupe est ensuite réglé sur le rail de coupe d'onglet grâce à la butée coulissante et de l'échelle graduée.
-
Réglage de la scie
De plus, la scie doit être inclinée. L'angle est déterminé tel qu'illustré et ensuite reporté sur la scie.
-
Mise en place de la scie circulaire portative
La scie avec le rail de coupe d'onglet est maintenant placée sur la pièce à usiner avec les deux axes de butée.
-
Réalisation de la coupe en large
La coupe en large peut être maintenant réalisée facilement et avec précision. Les réglages permettent une coupe reproductible.
-
Montage
La planche coupée est vissée comme d'habitude. Une bande comprimée peut être appliquée pour l'étanchéité en cas de besoin.
-

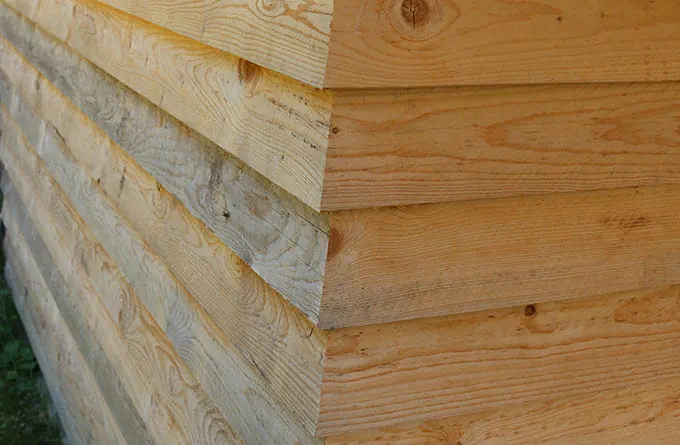

Résultat final
On obtient ainsi une finition d'angle nette pour le bardage à clin. Remarque : Cette finition d'angle est esthétique mais n'est pas idéale pour la préservation du bois dans la durée.
-
